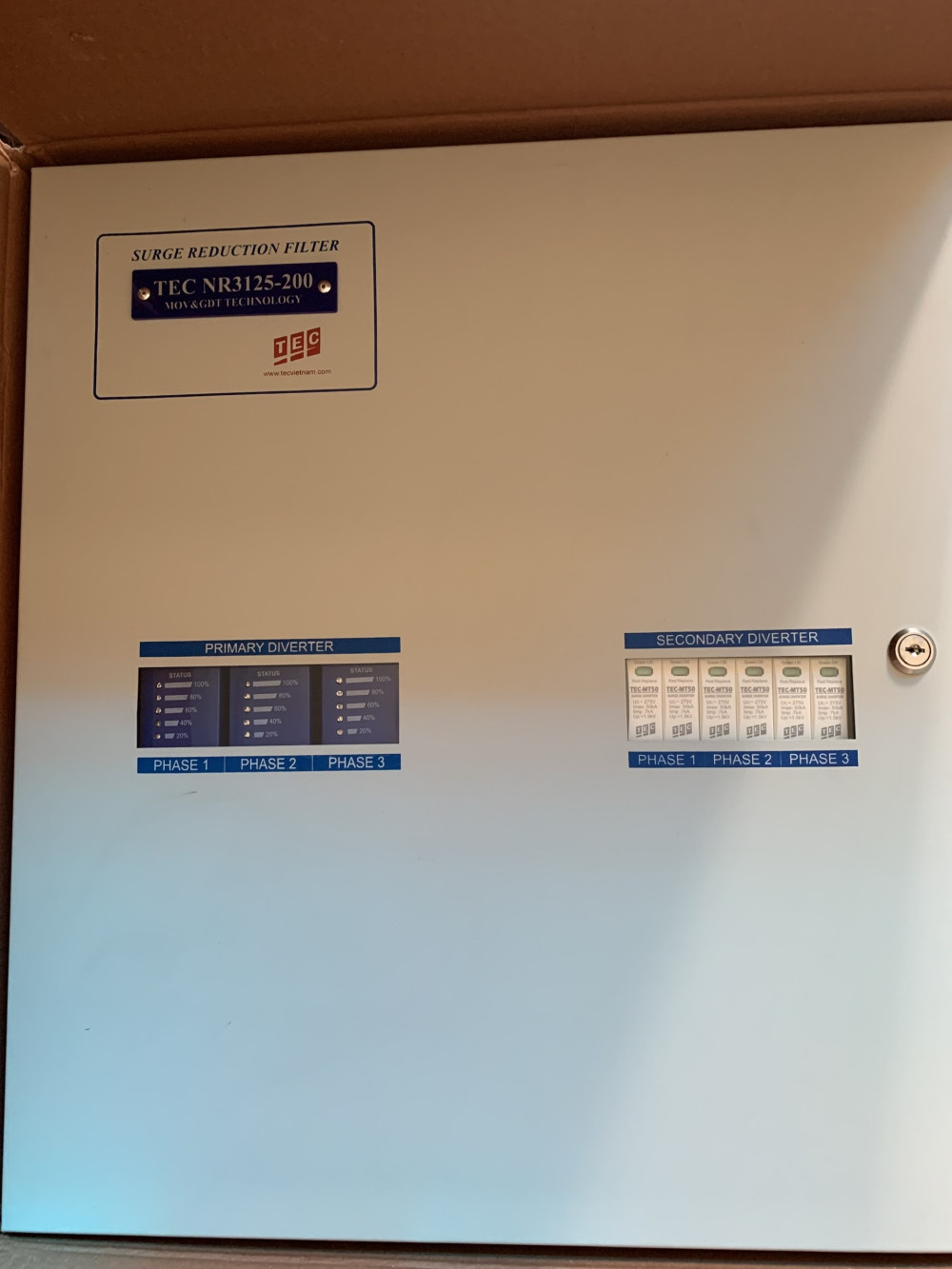

CỤC SỞ HỮU TRÍ TUỆ đã cấp đăng ký nhãn hiệu hàng hóa.
Được kiểm tra chất lượng trực tiếp từ máy phát xung sét.
Cắt và lọc sét rất hữu hiệu với 3 giai đoạn bảo vệ, hai giai đoạn sử dụng công nghệ MOV kết hợp với công nghệ GDT, giữa là mạch lọc LC hoàn chỉnh. Sự kết hợp này làm giảm nhiễu tần số, sự biến thiên tăng của điện áp trên thời gian(dV/dt), cung cấp tốt nhất nguồn điện cho tải nhậy cảm.
Thiết kế Module giúp sản phẩm chắc chắn và tin cậy.
200kA cắt sét sơ cấp được hiển thị theo tỷ lệ (%) 5 bậc từ 0÷125% giúp kiểm soát tốt tình trạng của thiết bị.
Thay thế nóng khi bảng màu đỏ báo lỗi xuất hiện trên module cắt sét thứ cấp.CỤC SỞ HỮU TRÍ TUỆ đã cấp đăng ký nhãn hiệu hàng hóa.
Được kiểm tra chất lượng trực tiếp từ máy phát xung sét.
Cắt và lọc sét rất hữu hiệu với 3 giai đoạn bảo vệ, hai giai đoạn sử dụng công nghệ MOV kết hợp với công nghệ GDT, giữa là mạch lọc LC hoàn chỉnh. Sự kết hợp này làm giảm nhiễu tần số, sự biến thiên tăng của điện áp trên thời gian(dV/dt), cung cấp tốt nhất nguồn điện cho tải nhậy cảm.
Thiết kế Module giúp sản phẩm chắc chắn và tin cậy.
200kA cắt sét sơ cấp được hiển thị theo tỷ lệ (%) 5 bậc từ 0÷125% giúp kiểm soát tốt tình trạng của thiết bị.
Thay thế nóng khi bảng màu đỏ báo lỗi xuất hiện trên module cắt sét thứ cấp.
Chỉ tiêu
Thông số kỹ thuật
Model phân loại
TEC NR3125-200/MOV&GDT
Model in trên cánh tủ
TEC NR3125-200
Công nghệ chế tạo
MOV&GDT
Đấu nối
Mắc nối tiếp vào mạng điện
Các chế độ bảo vệ
Pha-Trung tính và Trung tính-Đất:(L1, L2, L3-N, N-E..)
Hiển thị phần trăm hoạt động(%) của các phần tử cắt sét.
Cảnh báo xa dạng Abis
Rơ le khô:NC#NO
Nhiệt độ, độ ẩm hoạt động
-20÷80ºC, 5÷95%không ngưng tụ
Cầu đấu kết nối
Vào MCB, ra cầu đấu UK35 DIN.
Dây dẫn đấu nối nguồn điện
10÷35mm²
Dây dẫn kết nối cảnh báo
0,75mm²
Chất liệu và tiêu chuẩn vỏ hộp
Bằng sắt, sơn tĩnh điện, IP55
Phương pháp lắp đặt
Gắn trên tường
Đầu vào, đầu ra
Từ phía dưới hộp
Kích thước vỏ tủ : Rộng x Cao x Dày
492 x 550 x 138 (mm)
Phù hợp tiêu chuẩn
IEC61643-11, Class I, II, III
Trọng lượng
15kg
Ghi chú: Hình thức nhà sản xuất có có thể thay đổi mà không báo trước.
HƯỚNG DẪN LẮP ĐẶT, VẬN HÀNH, KHAI THÁC
THIẾT BỊ CẮT LỌC SÉT TEC NR Series
Các lưu ý khi lắp đặt:

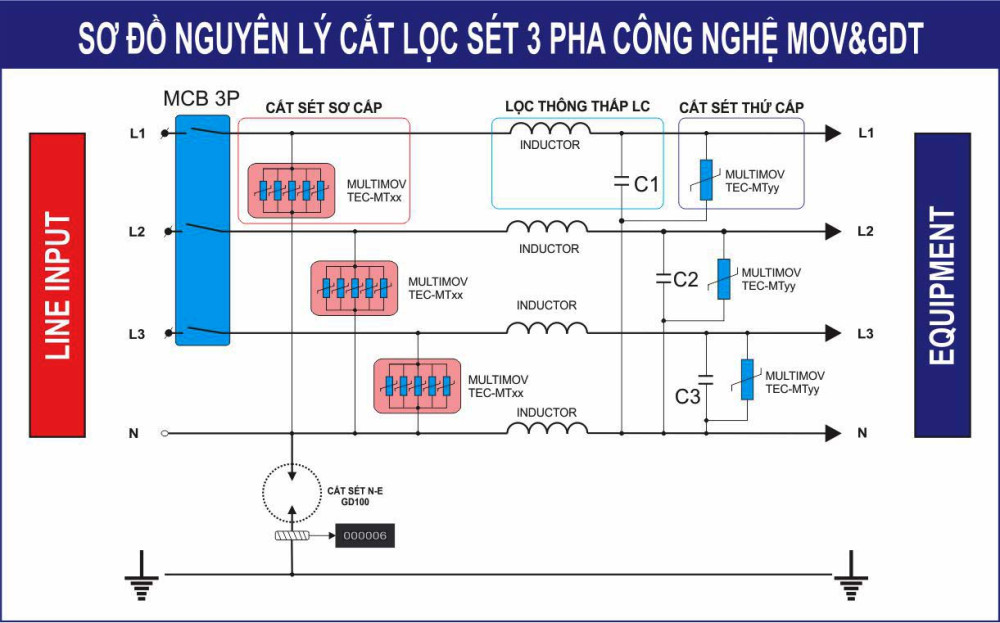

SƠ ĐỒ ĐẤU NỐI THIẾT BỊ:
LƯU Ý: TUYỆT ĐỐI KHÔNG ĐẤU NHẦM DÂY PHA (L) VÀ DÂY TRUNG TÍNH(N) ĐỂ ĐẢM BẢO ĐÚNG CẤU HÌNH CỦA BỘ CẮT LỌC SÉT.
TRẠNG THÁI HOẠT ĐỘNG:
Sau khi đấu nối xong, đóng aptomat đầu vào và kiểm tra hoạt động của thiết bị thông qua các đèn LED hiển thị, các LED đều phải sáng xanh hoặc cờ màu xanh cho module thứ cấp mới OK, riêng MULTIMOV TEC-MT200 khi có LED đỏ sáng là cắt sét MT200 đã hỏng trên 40%, cần sửa chữa và thay thế.
Khi bật thiết bị, hệ thống điều khiển trung tâm sẽ tự động kiểm tra lỗi từng BLOCK một và khi tốt thì chỉ còn 5 đèn sáng, đèn đỏ tắt.CHỈ TIÊU KỸ THUẬT CHỦ YẾU
Chỉ tiêu
Thông số kỹ thuật
Model phân loại
TEC NR3125-200/MOV&GDT
Model in trên cánh tủ
TEC NR3125-200
Công nghệ chế tạo
MOV&GDT
Đấu nối
Mắc nối tiếp vào mạng điện
Các chế độ bảo vệ
Pha-Trung tính và Trung tính-Đất:(L1, L2, L3-N, N-E..)
Hiển thị phần trăm hoạt động(%) của các phần tử cắt sét.
Cảnh báo xa dạng Abis
Rơ le khô:NC#NO
Nhiệt độ, độ ẩm hoạt động
-20÷80ºC, 5÷95%không ngưng tụ
Cầu đấu kết nối
Vào MCB, ra cầu đấu UK35 DIN.
Dây dẫn đấu nối nguồn điện
10÷35mm²
Dây dẫn kết nối cảnh báo
0,75mm²
Chất liệu và tiêu chuẩn vỏ hộp
Bằng sắt, sơn tĩnh điện, IP55
Phương pháp lắp đặt
Gắn trên tường
Đầu vào, đầu ra
Từ phía dưới hộp
Kích thước vỏ tủ : Rộng x Cao x Dày
492 x 550 x 138 (mm)
Phù hợp tiêu chuẩn
IEC61643-11, Class I, II, III
Trọng lượng
15kg
Ghi chú: Hình thức nhà sản xuất có có thể thay đổi mà không báo trước.
HƯỚNG DẪN LẮP ĐẶT, VẬN HÀNH, KHAI THÁC
THIẾT BỊ CẮT LỌC SÉT TEC NR Series

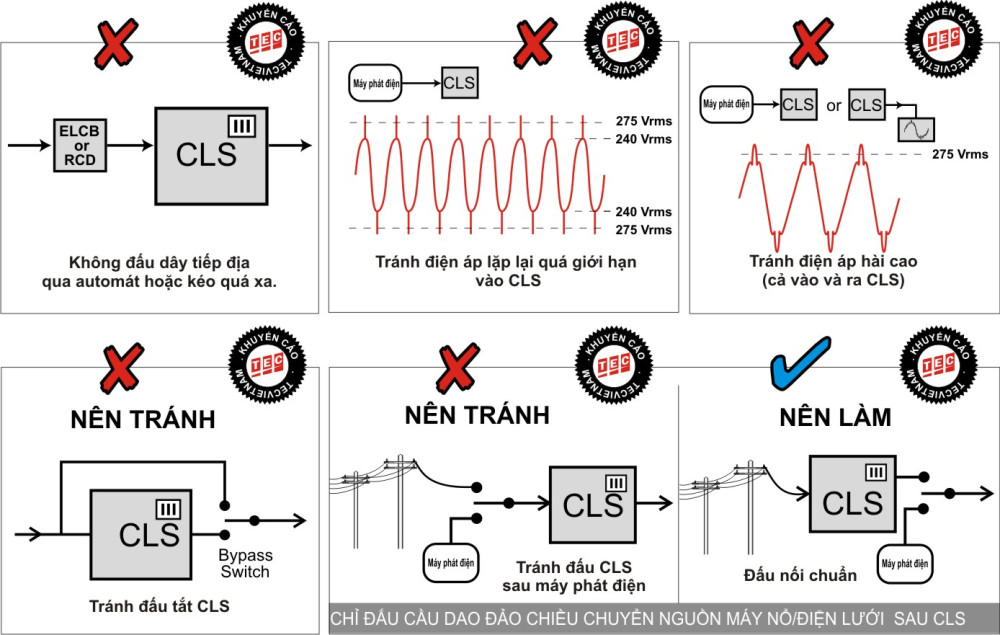

Các lưu ý khi lắp đặt:

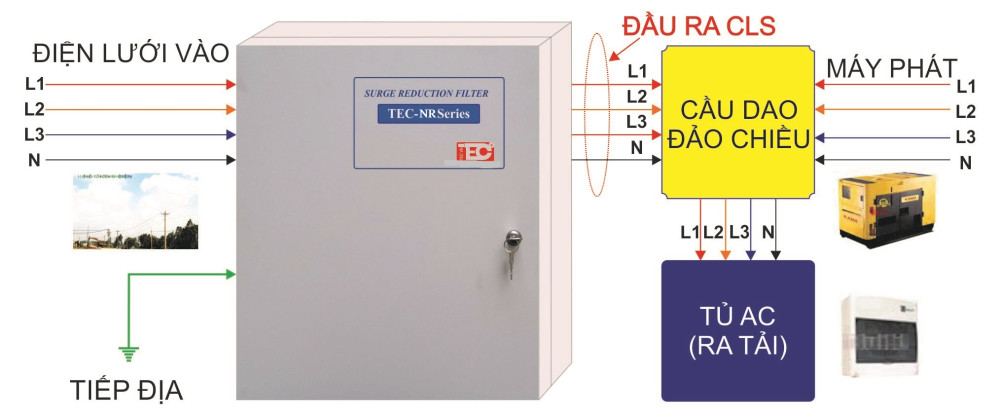

SƠ ĐỒ ĐẤU NỐI THIẾT BỊ:
LƯU Ý: TUYỆT ĐỐI KHÔNG ĐẤU NHẦM DÂY PHA (L) VÀ DÂY TRUNG TÍNH(N) ĐỂ ĐẢM BẢO ĐÚNG CẤU HÌNH CỦA BỘ CẮT LỌC SÉT.
TRẠNG THÁI HOẠT ĐỘNG:
Sau khi đấu nối xong, đóng aptomat đầu vào và kiểm tra hoạt động của thiết bị thông qua các đèn LED hiển thị, các LED đều phải sáng xanh hoặc cờ màu xanh cho module thứ cấp mới OK, riêng MULTIMOV TEC-MT200 khi có LED đỏ sáng là cắt sét MT200 đã hỏng trên 40%, cần sửa chữa và thay thế.
Khi bật thiết bị, hệ thống điều khiển trung tâm sẽ tự động kiểm tra lỗi từng BLOCK một và khi tốt thì chỉ còn 5 đèn sáng, đèn đỏ tắt.
